保偏环形器-光通信方案提供商-恒创光电

产品特点
低插损
高回损
高隔离度
高消光比
高稳定性&可靠性

应用范围
掺铒光纤放大器&拉曼放大器
光纤传感
光纤仪器

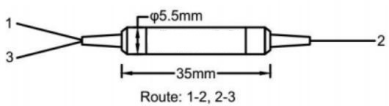

封装尺寸(单位：mm)

尺寸1：φ5.5x35mm

适用：1030nm保偏环形器（50mW）

尺寸2：φ5.5x35mm

适用：1064nm保偏环形器（300mW）

1310nm-2050nm保偏环形器（500mW）

订购信息：HC-PMCIR-A-B-C-D-E-F-G-H-I

A

B

C

D

E

F

G

H

I

波长

端口类型

级别

工作轴向

封装尺寸

光纤类型

尾纤类型

光纤长度

连接头类型

1030=1030nm

1040=1040nm

1064=1064nm

1310=1310nm

1550=1550nm

2000=2000nm

X=其他

3=3-Port

4=4-Port

A= Type A

P=Type P

F=慢轴工作

快轴截止

1= φ5.5x35mm

X=其他

PM15=PM1550

PM13=PM1310

PM98=PM980

Hi10=Hi1060

PM10=PM1060L

PLMA10=PLMA-GDF-10/125-M

PM19=PM1950

X=其他

0=250um

bare fiber

1=900um

loose tube

08=0.8m

10=1.0m

X=其他

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

00=None

X=其他

性能参数

1030nm 保偏环形器(50mW)、1064nm 保偏环形器(300mW)

参数	单位	数值（50mW）	数值（300mW）
端口类型		3 Port	3 Port	4 Port
中心波长	nm	1030	1064,1030
工作波长范围	nm	±5
典型峰值隔离度@23 ℃	dB	23	30
最小隔离度@ 23 ℃	dB	20	25
典型插损@23 ℃	dB	3.2	1.8	2.2
最大插损@23 ℃	dB	3.5	2.1	2.5
最小消光比@23 ℃	dB	20
最小串扰	dB	50
最小回波损耗	dB	50
最大光功率 (CW)	mW	50	300
最大拉伸载荷	N	5
工作轴向		快轴截止，慢轴工作	慢轴工作，快轴截止
光纤类型		PM Panda Fiber
工作温度	℃	-5~+70
储存温度	℃	-40~+85

注：使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。

1310-2050nm 保偏环形器(500mW)

参数	单位	数值
类型		Type A		Type P		Type A		Type P
端口类型		3 Port	4 Port	3 Port	4 Port	3 Port	4 Port	3 Port	4 Port
中心波长	nm	2050,2000,1950				1550,1480,1310
工作波长范围	nm	±20
典型插损@23 ℃	dB	1.4	1.6	1.3	1.5	0.7	1.1	0.6	1.0
最大插损@23 ℃	dB	1.4	1.6	1.3	1.5	0.9	1.3	0.8	1.2
典型峰值隔离度@23℃	dB	18		28		46		30
最小隔离度@23℃	dB	16		26		40		20
最小消光比@23 ℃	dB	18				20
最小串扰	dB	50
最小回波损耗	dB	50
工作轴向		慢轴工作，快轴截止
最大光功率 (CW)	mW	500
最大拉伸载荷	N	5
光纤类型		PM Panda Fiber
封装尺寸	mm	5.5x35
工作温度	℃	-5~+70
储存温度	℃	-40~+85

注：使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。

资源下载

保偏环形器
