产品特点
低插损
高回损
高可靠性
高稳定性

应用范围
光纤仪器
光纤传感
光纤激光
相干性探测
产品研发

封装尺寸(单位：mm)

尺寸1：φ5.5x35mm

适用：780-2050nm 保偏反射镜

尺寸2：φ5.5x35mm

适用：1064-2050nm保偏法拉第镜

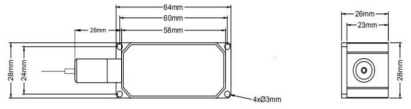

尺寸3：64x28x26mm

适用：780-1080nm高功率法拉第旋转镜（功率20W）

订购信息：HC-FRM-A-B-C-D-E-F-G-H-J

A

B

C

D

E

F

G

H

J

波长

平均功率

峰值功率

旋转角度

封装尺寸

光纤类型

尾纤类型

光纤长度

连接头

780=780nm

980=980nm

1030=1030nm

1064=1064nm

1310=1310nm

1550=1550nm

2000=2000nm

X=其他

500=500mW

01=1W

05=5W

10=10W

20=20W

X=其他

00=Continuous Wave

01=1kW

02=2kW

10=10kW

X=其他

1=45°

2=90°

1= φ5.5x35mm

2=64x28x26mm

X=其他

PM15=PM1550

PM13=PM1310

PM98=PM980

Hi10=HI1060

PM19=PM1950

PLMA10=PLMA-GDF-10/125-M

PLMA20=PLMA-GDF-20/130-M

PLMA25=PLMA-GDF-25/250-M

X=其他

0=250umbare fiber

1=900um loose tube

X=其他

05=0.5m

08=0.8m

10=1.0m

15=1.5m

X=其他

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

00=None

X=其他

性能参数

780-2050nm保偏反射镜

参数	单位	数值
中心波长	nm	2050, 2000,1950	1550,1480,1310	1064,980,850,780
工作波长宽度	nm	±15	±15	±5
最大插损	dB	0.9	0.5	0.7
23 ℃ 下最小消光比	dB	18	20	20
最大偏振模色散	ps	0.05
最大可承受功率	mW	300
最大拉伸载荷	N	5
光纤类型		PM Panda Fiber
工作温度	℃	-5~+70
储存温度	℃	-40~+85
封装尺寸	mm	φ5.5x35mm

注：带连接头时，插损高0 . 3 d B , 回损降低 5 dB , 消光比降低 2 dB . 连接头key键对准慢轴。

1064-2050nm保偏法拉第镜

780-1080nm 高功率法拉第旋转镜 (TGG型,功率20W)

参数	单位	数值(保偏法拉第镜）			数值（高功率镜 20W）
中心波长	nm	2050, 2000,1950	1550,1480,1310	1064	1064,1030,980,850,808,780
工作波长宽度	nm	±15	±15	±5	±5
最大插损	dB	0.9	0.6	3.0	1.0
23 ℃ 最小消光比	dB	18	20	20	20
常温下最大偏振相关损耗( 单模光纤类型)	dB	---	---	---	0.15
CWL的法拉第旋转角度	deg	45			45
CWL的最大旋转角度公差	deg	±3			±3
最大偏振模色散	ps	0 05			0 05
最大功率	mW	300			0.5, 1,5, 10,20 or Specified
最大脉冲峰值功率	kW	---			10 or Specified
最大拉伸载荷	N	5			5
轴对齐		双轴工作			双轴工作
光纤类型		PM Panda Fiber			---
工作温度	℃	-5~+70			-5~+70
储存温度	℃	-40~+85			-40~+85
封装尺寸	mm	φ5.5x35mm			64x28x26mm

注：带连接头时，处理功率仅为1W，插损高0 . 3 d B , 回损降低 5 dB , 消光比降低 2 dB . 连接头key键对准慢轴。
