法拉第旋转器

1064-2050nm保偏法拉第旋转器，780-1080nm高功率法拉第旋转器（TGG型，功率20W），980-1080nm 高功率法拉第旋转器 (TGG型,功率50W/100W)

产品介绍

性能参数

资源下载

产品特点
低插损
高回损
高可靠性
高稳定性

应用范围
光纤仪器
光纤传感
光纤激光
相干性探测
产品研发

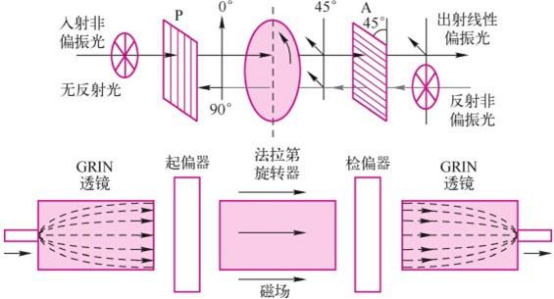

光路图

封装尺寸(单位：mm)

尺寸1：φ5.5x35mm

适用：1064-2050nm保偏法拉第旋转器

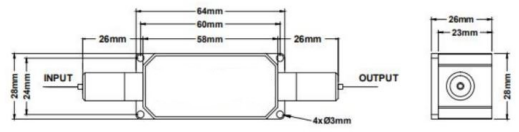

尺寸2：64x28x26mm

适用：780-1080nm高功率法拉第旋转器（功率20W）

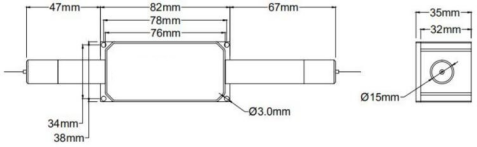

尺寸3：82x38x35mm

适用：980-1080nm高功率法拉第旋转器（功率50W/100W）

订购信息：HC-FR-A-B-C-D-E-F-G-H

波长

平均功率

峰值功率

封装尺寸

光纤类型

尾纤类型

光纤长度

连接头类型

780=780nm

980=980nm

1030=1030nm

1064=1064nm

1310=1310nm

1550=1550nm

2000=2000nm

X=其他

500=500mW

01=1W

05=5W

10=10W

X=其他

00=Continuous Wave

01=1kW

02=2kW

10=10kW

X=其他

1= φ5.5x35mm

2=64x28x26mm

3=82x38x35mm

X=其他

PM15=PM1550

PM13=PM1310

PM98=PM980

Hi10=HI1060

PM19=PM1950

PLMA10=PLMA-GDF-10/125-M

PLMA20=PLMA-GDF-20/130-M

PLMA25=PLMA-GDF-25/250-M

X=其他

0=250umbare fiber

1=900um loose tube

X=其他

05=0.5m

08=0.8m

10=1.0m

15=1.5m

X=其他

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

00=None

X=其他

性能参数

1064-2050nm保偏法拉第旋转器

参数	单位	数值
中心波长	nm	2050, 2000,1950	1550,1480,1310	1064
工作波长宽度	nm	±15	±20	±5
最大插损	dB	1.3	0.5	1.6
最小消光比@23 ℃	dB	18	20	20
CWL法拉第旋转角	deg	45
CWL在23 °℃下最大旋转角度公差	deg	±2
最大偏振模色散	ps	0.05
最大可承受功率	mW	300
最大拉伸载荷	N	5
轴对齐		双轴工作
光纤类型		PM Panda Fiber
工作温度	℃	-5~+70
储存温度	℃	-40~+85

注：使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。

780-1080nm高功率法拉第旋转器（TGG型，功率20W）

980-1080nm 高功率法拉第旋转器 (TGG型,功率50W/100W)

参数	单位	数值（TGG型，功率20W）	数值（TGG型，功率50W/100W）
中心波长	nm	1064, 1030,980,850,808,780	1064,1030, 980
工作波长宽度	nm	±5	±5
最大插损	dB	1.0	1.0
CWL的法拉第旋转角	deg	45	45
CWL在23 °℃下最大旋转角度公差	deg	±2	±2
最小消光比@23 ℃(保偏光纤类型)	dB	20	20
最大偏振相关损耗@23 ℃(单模光纤类型)	dB	0.15	0.15
最大偏振模色散	ps	0.05	0.05
最大可承受功率	W	0.5,1,5, 10,20 or Specified	50, 100 or Specified
最大脉冲峰值功率	kW	10 or Specified	10 or Specified
封装尺寸	mm	64x28x26	82x38x35
最大拉伸载荷	N	5	5
轴对齐		双轴工作	双轴工作
工作温度	℃	-5~+70	-5~+70
储存温度	℃	-40~+85	-40~+85

注：使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。
