高功率环形器
产品特点
低 插 损
高 回 损
高隔离度
高稳定性&可靠性
应用范围
光纤放大器
测试仪器
医疗设备
光纤传感
封装尺寸(单位：mm)

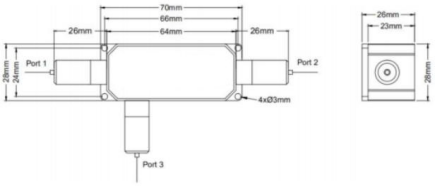

尺寸1：70 x28 x26mm
适用：780-1080nm 高功率环形器(TGG型，功率20W)

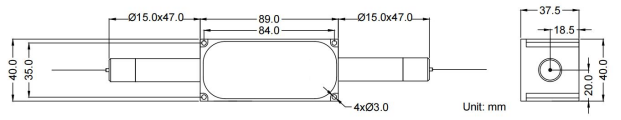

尺寸2：82 x28 x26mm
适用：980-1080nm 高功率环形器(TGG型,功率100W)

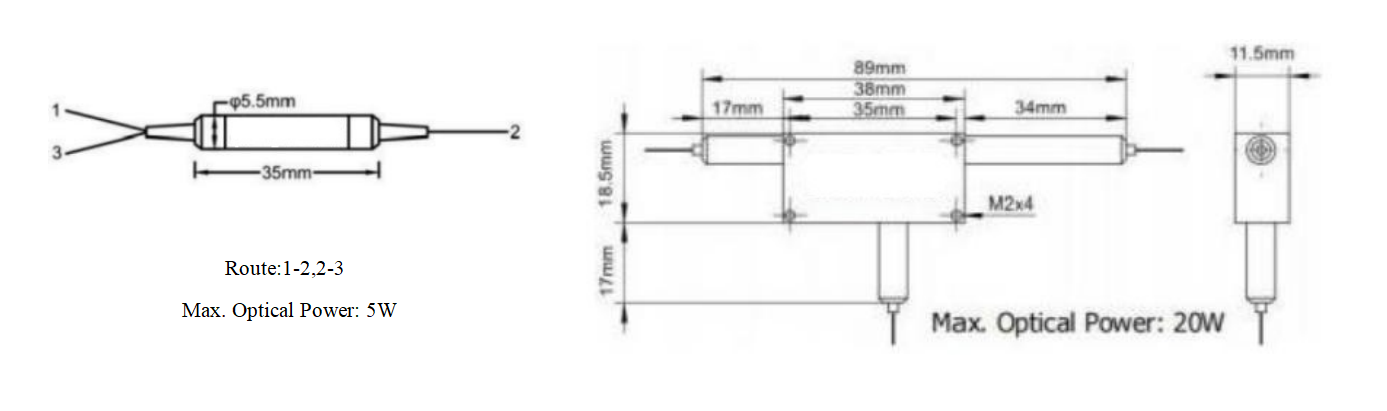

尺寸3：5.5x35mm、70x12x8mm、38x18.5x11.5mm
适用：1310-1550nm 高功率环形器(20W)
订购信息：HC-HCIR-A-B-C-D-E-F-G-H-I-J-K
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
波长 |
端口类型 |
平均功率 |
峰值功率 |
工作轴向 |
级别 |
封装尺寸 |
光纤类型 |
尾纤类型 |
光纤长度 |
连接头类型 |
|
780=780nm 980=980nm 1030=1030nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nmX=其他 |
3=3-Port
|
01=1W 02=2W 05=5W 10=10W 20=20W 5 0= 50 W 100=100 W X=其他 |
00= Continuous Wave 01=1 kW 02=2 kW 10=10 kW 20=20kW X=其他 |
B=双轴工作F=快轴截止 N= Non- PM
|
A= Type A P=Type P |
0= φ5 5x35mm 1=70x28x26mm 2=82x38x35mm 3=70x12x8mm 4=38x18.5x11.5mm X=其他 |
PM15=PM1550 PM13=PM1310 PM98=PM980 Hi10=Hi1060 780=780-HP PM78=PM780-HP PLMA10=PLMA-GDF-10/125-M PLMA20=PLMA-GDF-20/130 X=其他 |
0=250um bare fiber 1=900um loose tube
|
08=0.8m 10=1.0m X=其他 |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC 00=None X=其他 |
780-1080nm 高功率环形器(TGG型，功率20W)、980-1080nm 高功率环形器(TGG型,功率100W)
|
参数 |
单位 |
数值（功率20W） |
数值(功率100W) |
|
中心波长 |
nm |
1064,1030, 980, 780 or Specified |
1064,1030, 980 |
|
工作波长范围 |
nm |
±5 |
±5 |
|
典型峰值隔离度 |
dB |
25 |
25 |
|
最小隔离度@23℃ |
dB |
22 |
22 |
|
典型插损@23℃ |
dB |
1.3 |
1.3 |
|
最大插损@ 23℃ |
dB |
1.5 |
1.5 |
|
最小消光比@23℃( 保偏光纤类型) |
dB |
20 |
20 |
|
最大偏振相关损耗@23 °℃ (单模光纤类型) |
dB |
0.15 |
0.15 |
|
最小回损(输入/ 输出) |
dB |
45 |
45 |
|
最小串扰 |
dB |
45 |
45 |
|
最大平均功率(包括端口1和端口2) |
W |
1, 2, 5, 10, 20 or Specified |
50, 100 or Specified |
|
最大ns脉冲的峰数值功率 |
kW |
10 or Specified |
10 or Specified |
|
最大拉伸载荷 |
N |
5 |
5 |
|
封装尺寸 |
mm |
70 x28 x26 |
89 x37.5 x40 |
|
工作温度 |
℃ |
+10~+50 |
+10~+50 |
|
储存温度 |
℃ |
0~+60 |
0~+60 |
注：使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。
1310-1550nm 高功率环形器(20W)
|
参数 |
单位 |
数值 |
||||
|
类型 |
|
Type A |
Type P |
|||
|
端口类型 |
|
3 Port |
||||
|
中心波长 |
nm |
1550,1480,1310 |
||||
|
工作波长范围 |
nm |
±20 |
||||
|
典型插损@23 ℃ |
dB |
0.7 |
1.1 |
0.6 |
1.0 |
|
|
最大插损@2 3 ℃ |
dB |
0.9 |
1.3 |
0.8 |
1.2 |
|
|
典型峰值隔离度@23 ℃ |
dB |
46 |
30 |
|||
|
最小隔离度@2 3 ℃ |
dB |
40 |
20 |
|||
|
最小消光比@2 3 ℃ |
dB |
20 |
||||
|
最小串扰 |
dB |
50 |
||||
|
最小回损 |
dB |
50 |
||||
|
封装尺寸 |
输入功率 ≤5W |
mm |
5.5x35 |
|||
|
输入功率 ≤10W |
mm |
70x12x8 |
||||
|
输入功率 ≤20W |
mm |
38x18.5x11.5 |
||||
|
最大拉伸载荷 |
N |
5 |
||||
|
工作轴向 |
|
慢轴工作，快轴截止 |
||||
|
工作温度 |
℃ |
-5~+70 |
||||
|
储存温度 |
℃ |
-40~+85 |
||||
注：使用连接器时，处理功率仅为1W,插损高0.3dB, 回损低5dB, 消光比低2dB. 连接器键与慢轴对齐。
