高速光功率计设备
产品描述
HC-GM82011P2/ HC-GM82011P16 2通道/16通道光功率计是一款由PC机控制的、适用于多端口无源器件功率测量的仪器，也可同时测试多个单端口器件。
该仪器主要用于多通道的精密波分复用元件（DWDM）测试、多路复用器、PON分路器、波长选择开关（WSS）、可重构光分差复用器（ROADM）、光波导光栅阵列AWG元件和平面光波导PLC元件及模块，以及其它常用的多端口光纤的光学测量和应用。系统可以扩展功能，集成可调谐激光光源，光衰减器以及偏振控制器，组成一个高性能的无源器件和模块的自动测试系统平台。
封装尺寸(单位：mm)

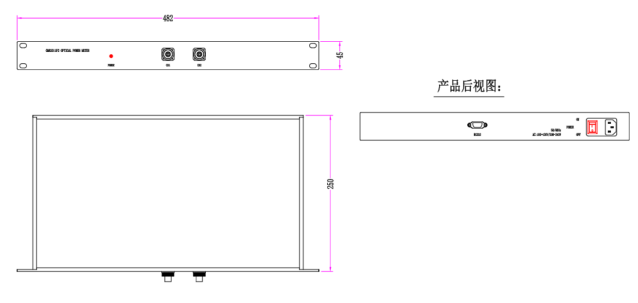

尺寸1：2通道

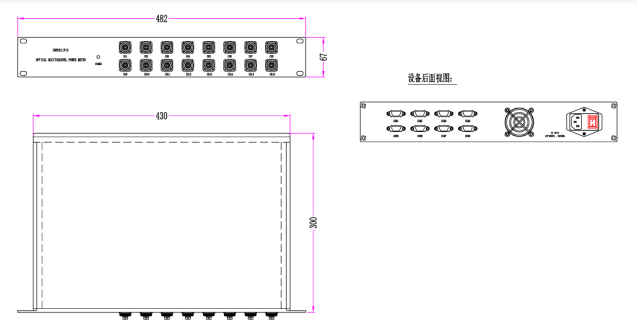

尺寸2：16通道
|
型号 |
HC-GM82011P2 |
HC-GM82011P16 |
|
通道数量 |
2通道 |
16通道 |
|
波长范围 |
850 ~ 1700 nm |
|
|
功率范围 |
+ 5 ~ -60 dBm |
|
|
功率采样周期 |
>=1ms |
|
|
光纤类型 |
Standard SM and MM up to 62.5 um core size |
|
|
校准波长 |
850，980, 1310，1490，1520~1625 |
|
|
绝对精度 |
+/- 4% (1200 nm ~ 1610 nm) |
|
|
相对精度 |
< 0.04 dB 典型值 |
|
|
功率线性度 |
<= +/- 0.05dB (1200 nm ~ 1610 nm, + 5~ -55dBm) |
|
|
回损 |
> 40 dB |
|
|
工作温度 |
0～ +40℃ |
|
|
存储温度 |
-30～+80℃ |
|
|
校准周期 |
2 年 |
|
|
电源功率 |
AC 100 - 240 V ± 10%, 48 - 66 Hz, 100 VA max. |
|
|
显示界面 |
电脑显示界面. |
|
|
通讯接口 |
RS232(串口） |
|
|
储存温度 |
−10°C ~ +70°C
|
|
|
工作温度
|
0°C ~ +45°C
|
|
|
湿度 |
<95% R.H.，0°C ~ +45°C |
|
|
外形尺寸 |
标准的1U机箱（482 x 250x45mm ） |
标准的1.5U机箱（482 x 300x67mm ） |
|
重量 |
3kg |
|
注：可定制各种路数的设备（偶数通道）
